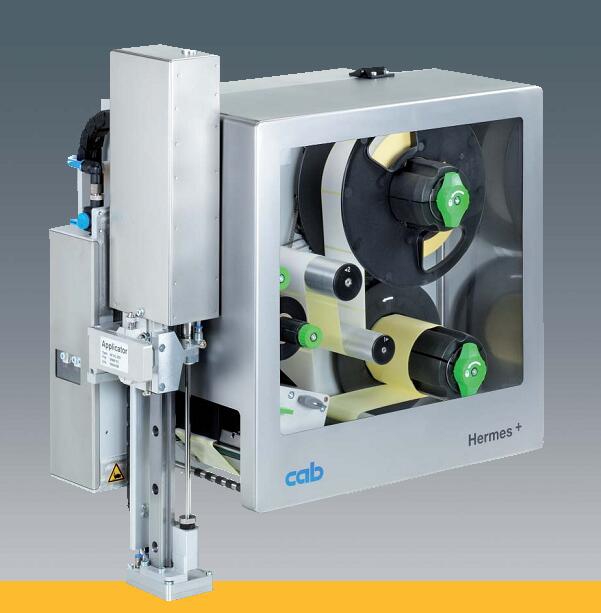

Hermes+系列打印贴标主机型

针对行进中包装的即时贴标

标签会先被置于包装前侧或后侧。可从包装的所有方向进行贴标。
垫片在标签剥离板前就会定位。标签在打印同时就会由垫片所吸附。

使用旋转气缸将标签置于产品上。传感器可侦测包装并操作摆臂在贴标后将压贴垫片移动到起始位置。


1 擺臂長度

2 擺動角度 0 - 90°

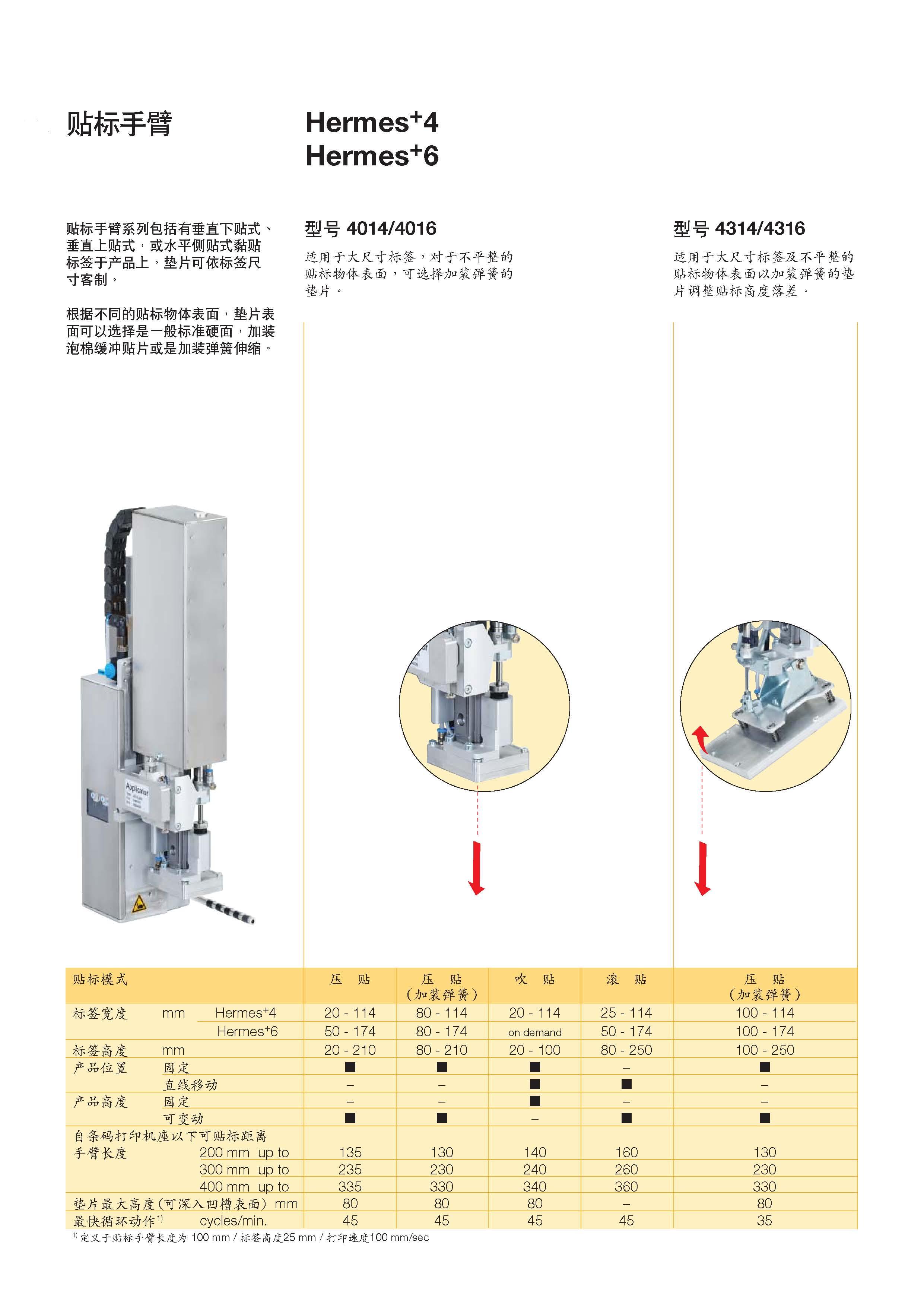

贴标模块 - 前侧贴标手臂 3014 / 3016

压贴垫片
使用压贴垫片可精准将标签压贴于平坦和凹凸不平的的产品表面上。

压贴垫片加装弹簧伸缩
加装弹簧伸缩吸附板可贴标在倾斜达 15° 的平面上。垂直偏移值在标签区域内可达 10 mm 的高度。

吹贴垫片
标签可透过气压喷射在离产品表面 5-10mm 之距离完成吹贴动作。

规格数据	压贴垫片	压贴垫片加装弹簧伸缩	吹贴垫片
	3014/16 L/R 1100	3014/16 L/R 3100	3014 L/R 2100
标签宽度 Hermes+4 mm 标签宽度 Hermes+6 mm	25 - 114	80 - 114	25 - 114
	25 - 174	80 - 174	-
标签高度 Hermes+4 mm 标签高度 Hermes+6 mm	8- 250	80 - 250	10 - 100
	25 - 250	80 - 250	25 - 100
产品位置 静止 产品位置 直线移动
贴标位置 上方 贴标位置 侧面 贴标位置 前侧 贴标位置 后侧
产品高度    可变动
摆臂长度2) mm	200/300/400	200/300/400	200/300/400
摆动角度	0-90°	0-90°	0-90°
运作气压值  bar	4,5	4,5	4,5
贴标速度1) 贴标循次数/分	15	15	15

1. 由手臂长度 100 mm 、标签高度 40 mm、打印速度 100 mm/s 所计算得出
2. 摆臂长度定义为达 90° 的贴标位置（标签下边缘）在 Hermes+ 机座区域下方
